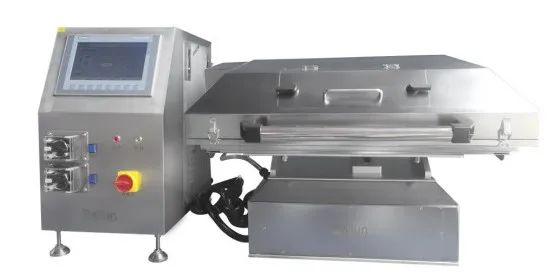

LBIO-WAVE-10/25L波浪生物反應器配置和技術參數

一、 主要配置

1系統組成：

設備包括以下配置：擺床、托盤、加熱盤、稱重系統、蠕動泵組、氣體混合系統、西門子PLC控制系統；

2 擺床：與托盤和一次性培養袋一起使用；

通過搖擺速度、角度、混合氣體及流量、溫度、pH、DO等參數控制，對培養物進行有效混合，降低剪切力，集成有稱重傳感器、溫度傳感器、pH傳感器、DO傳感器、氣體濃度傳感器，實時數據記錄；

2.1稱重傳感器：能準確連續地對培養物進行重量測量，與蠕動泵關聯實現連續灌流培養；

2.2溫度傳感器：能準確連續地對培養物溫度監測，以便系統及時調整保證培養溫度穩定；

2.3 pH傳感器：能準確連續地對培養物pH監測，可與蠕動泵關聯自動控制補堿或關聯氣體混合系統來增加CO₂ 氣體進氣量調節pH值；

2.4 DO傳感器：能準確連續地對培養物DO監測，可與氣體混合系統關聯及時調節DO值；

2.5氣體濃度傳感器：能準確實時監測培養袋中O₂、CO₂濃度以便系統及時調整合理的氣體環境；

2.6數據記錄：用于保存細胞培養過程的運行數據，可通過U盤導出在外部計算機分析挖掘數據；

3 托盤：安裝到擺床上，便于培養袋的安裝、固定和更換，配置有相應的蓋被；

4電熱盤：能高效、均勻加熱，加熱盤最大輸出功率可限制，實現準確、穩定和快速的溫度控制效果，有安全保護措施，防止過熱風險；

5 蠕動泵組：配置3個泵頭，用于接種、收獲、補料、補堿。每個蠕動泵均可與稱重關聯自動控制；

6氣體混合系統：用于向培養物提供氣體，配置有熱質量流量計、O₂和 CO₂濃度傳感器，可對培養袋的尾氣進行監測和報警；

7控制系統：采用PLC控制模塊，自主開發的軟件，中文界面，通過操作7寸彩色觸摸屏對細胞培養過程運行參數的狀態進行監測和控制，集成化程度高；提供友好界面顯示運行的實時狀態，包括溫度、pH、DO、重量、氣體流量、O₂ 濃度、CO₂ 濃度、泵流速、擺床速度與角度等參數，并可設置各參數的偏差報警條件，如果觸發報警條件，則顯示警報信息，每一次運行的曲線和信息自動保存在數據庫中，可方便地訪問、分析所有操作過程、過程數據，以及編輯報告，可設置三級用戶訪問權限，可與第三方數據收集與監控系統通信。

二、 技術參數

1 擺床速度與角度：擺動角度調節范圍：1°-11°，速度控制范圍：1-40RPM；

2   培養溫度：溫度控制范圍為：室溫—40℃，控制精度：±0.2℃；

3 pH：范圍6-8，控制精度：±0.05pH；

4 DO：范圍0～100%，波動范圍：±10%；

5  蠕動泵：小泵 0.1-30mL/min，控制精度：±（0.1+5%）讀數值mL/min，累計體積精度：±10%測量體積；大泵 0.1-150mL/min，控制精度：±（0.1+5%）讀數值mL/min，累計體積精度：±10%測量體積 ；

6  氣體混合：二氣混合或三氣混合，流量范圍：0--1L，精度：滿量程的±1%；

7  O₂ 濃度：O₂濃度范圍0-100%，精度：滿量程的±1%；

8  CO2 濃度：CO₂濃度范圍0-30%，精度:±0.5%vol. CO₂±3%測量值；

9  稱重：稱重范圍0.2-150kg，控制精度：±(0.1+1%上樣量)kg；

10 培養體積生物培養袋的培養體積范圍：5-25L；
