前景：

我國疫苗市場正迅速發展,疫苗生產技術也正經歷著一場深刻的技術革新:從大規模轉瓶培養動物細胞疫苗工藝技術向生物反應器培養動物細胞疫苗工藝技術的轉變.這種疫苗工藝技術的轉變,合乎世界生物制藥發展趨勢,也表明我國疫苗等生產技術正逐步與世界生物制藥技術發展主流接軌.反應器細胞培養工藝技術不僅提高我國疫苗生產技術,疫苗質量,推動著生物反應器,反應器細胞培養技術在我國疫苗行業中的研發應用和技術發展,對促進我國從疫苗生產大國逐步升級為世界疫苗生產強國具有重要的意義.本文從反應器細胞培養技術的歷史發展,應用現狀,關鍵技術因素,以及核心設備——生物反應器的發展,應用等方面進行了綜述,分析并探討了國產生物反應器以及反應器細胞培養技術在我國疫苗生產中的應用前景.

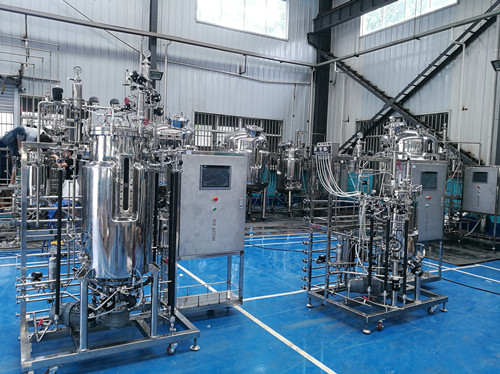

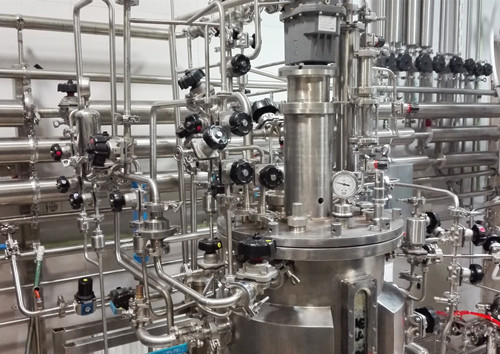

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

BLBIO-V系列發酵罐是我公司細菌疫苗培養的獨特設備：全密封、零泄漏、無污染、免維護。可將動密封變?yōu)殪o密封或雙端面機械密封系統，徹底解決了生物制品罐培養染菌的問題。發酵中各種參數如，pH、DO、溫度和轉速都能通過控制器監控，所有的數據和控制參數都可傳到控制器或者計算機上。結構緊湊，各種組件都能集成在發酵系統上。可以選擇采用上部驅動的直接耦合機械攪拌或下部驅動磁力間接耦合機械攪拌方式，結構簡單，操作平穩。

徑 高 比: 1:1~3； 裝液系數：70%

罐    體: 材質為316L的不銹鋼，清洗很方便；不銹鋼內拋光精度Ra≤0.4；

罐體功能: 進氣滅菌過濾器、排氣冷凝器、含進排氣處理系統，電    機：發酵罐專用sew交流電機；上軸端雙道密封或下磁力攪拌，確保零泄漏

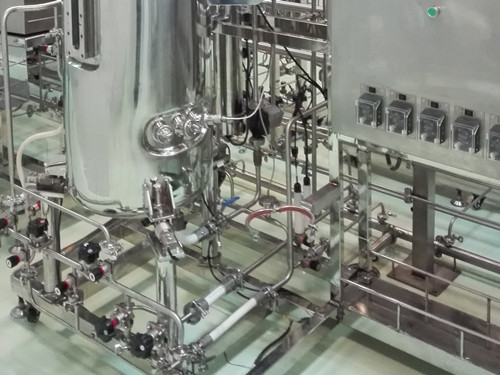

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

罐體右側壁下端設有進水管,所述進水管右端上下兩端分別設有冷卻水管和熱水管,所述冷卻水管側壁設有第一電磁閥,所述熱水管側壁設有第二電磁閥,所述罐體內腔側壁設有溫度調節管,所述溫度調節管內腔中部設有豎桿,所述豎桿右端中部設有橫桿,所述橫桿右端設有圓板。通過設有溫度傳感器、智能控制裝置、冷卻管、熱水管、第一電磁閥和第二電磁閥結構,可以根據測得發酵罐內的溫度,自動調節發酵管內的溫度,且通過熱水和冷卻水調節溫度更溫和；通過設有豎桿、橫桿和原板結構,可以使溫度調節管內腔的水流速度減緩,加溫或者降溫的效果更佳。

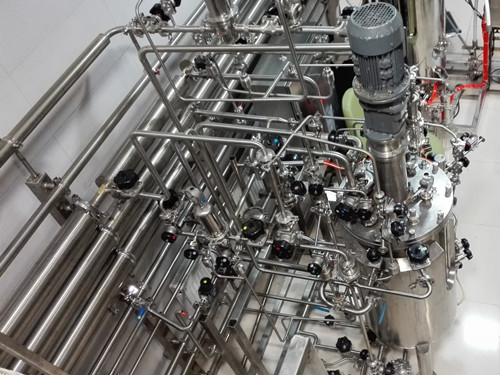

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

1.一種用于生產疫苗的發酵罐，包括罐體(1)，其特征在于：所述罐體(1)下端設有吸盤(2)，所述罐體(1)右側壁下端設有進水管(3)，所述進水管(3)右端上下兩端分別設有冷卻水管(31)和熱水管(33)，所述冷卻水管(31)側壁設有第一電磁閥(32)，所述熱水管(33)側壁設有第二電磁閥(34)，所述罐體(1)內腔側壁設有溫度調節管(4)，所述溫度調節管(4)內腔中部設有豎桿(41)，所述豎桿(41)右端中部設有橫桿(42)，所述橫桿(42)右端設有圓板(43)，所述溫度調節管(4)側壁設有凹槽(44)，所述罐體(1)側壁下端設有排料口(12)，所述罐體(1)內腔側壁設有溫度傳感器(6)，所述罐體(1)內腔上端設有紫外線殺菌燈(10)，所述罐體(1)側壁設有溫度顯示屏(11)、報警器(14)和智能控制裝置(15)，所述罐體(1)右側壁上端設有出水管(5)，所述罐體(1)上端設有進料口(13)、取樣器(8)和觀察鏡(7)，所述取樣器(8)下端設有取樣管(81)，所述罐體(1)上端中部設有電機(9)，所述電機(9)下端通過轉軸固定安裝有轉棍(92)，所述轉棍(92)側壁設有攪拌扇(94)，所述罐體(1)內腔下端中部設有固定塊(93)。

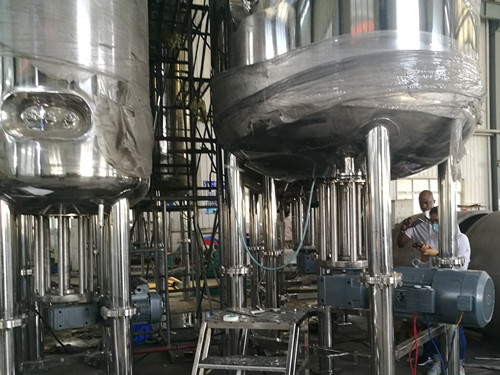

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

徑 高 比: 1:1~3； 裝液系數：70%

罐    體: 材質為316L的不銹鋼，清洗很方便；不銹鋼內拋光精度Ra≤0.4；

罐體功能: 進氣滅菌過濾器、排氣冷凝器、含進排氣處理系統，電    機：發酵罐專用sew交流電機；上軸端雙道密封或下磁力攪拌，確保零泄漏

發酵酸堿度控制功能：智能PID控制，梅特勒PH電極；

發酵溶氧度控制功能：智能PID控制，梅特勒DO電極；

溫度控制：智能PID控制，電加熱，水冷卻，循環泵循環控溫，，

補    料：完善的補料系統（酸、堿、泡敵、培養劑）

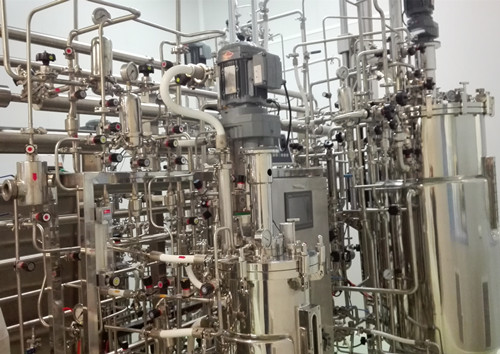

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

JIP罐蓋自動提升系統（可選）：自動提升罐蓋，便于清洗維護

BLBIO-SIP罐體自動滅菌系統（可選）：通過閥門自動滅菌，降低勞動強度

BLBIO-CIP罐體自動清洗系統（可選）：有360度自動旋轉清洗器

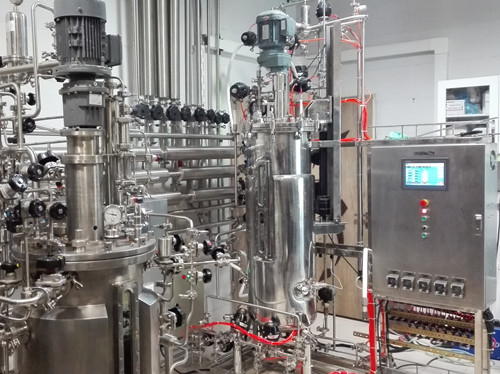

BLBIO-S型控制系統：西門子S7-200系列PLC+10英寸平板電腦觸摸屏顯示、現場直接操作（菜單式），全中文菜單與界面；也可以與上位計算機進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。控制或采集pH、DO、罐壓、溫度、轉速、空氣流量、補料稱重、發酵液體積等參數，可以通過軟件方便的標定pH、DO電極；設定參數的初始控制狀態；具有獨立的曲線分析系統；直接進行歷史曲線的分析

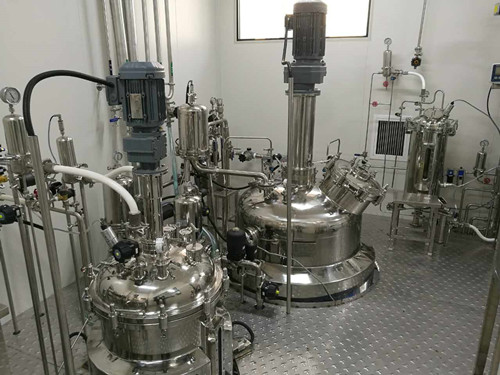

 50L100L150L500L疫苗發酵罐

發酵罐是進行液體發酵的特殊設備。生產上使用的發酵罐容積大，均用鋼板或不銹鋼制成；供實驗室使用的小型發酵罐其容積可從約1L至數百升或稍大些。一般來說，10L以下是用耐壓玻璃制作罐體，10L以上用不銹鋼或鋼板制作罐體。發酵罐配備有控制器和各種電極，可以自動地調控試驗所需要的培養條件，是微生物學、發酵工程、醫學工業等科學研究所必需的設備。

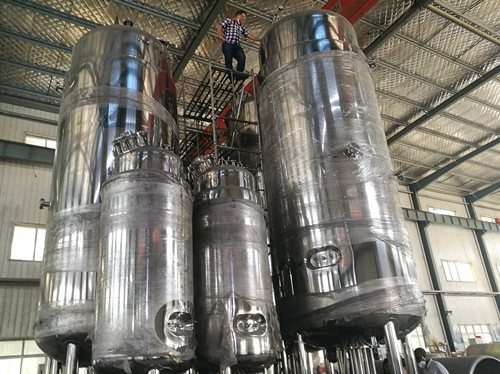

200L2000L疫苗發酵罐

不銹鋼發酵罐使用方法操作步驟：

1）校正pH電極和溶氧電極。

2）罐體滅菌。根據需要將培養基配入罐體，按要求封好后，小型發酵罐（5L）可將罐體放入大滅菌鍋滅菌（115℃,30min）。

3）待罐體冷卻后，將其置于發酵臺上，安裝完好；打開冷卻水，打開氣泵電源，連接通氣管道開始通氣，調節進氣旋鈕使通氣量適當，使罐壓保持在0.05MPa；設置溫度、pH、攪拌速度等，并在確定的轉速和通氣量下對溶氧電極進行斜率標定，數值為100%。

4）待溫度穩定，各項參數都正確后，將預搖好的種子接入，開始發酵計時，并開始記錄各種參數。

5）發酵完畢后清洗罐體和電極，將pH電極插入有3M氯化鉀的三角瓶中待用，溶氧電極的探頭用保護套套好，保存?zhèn)溆谩?/p>

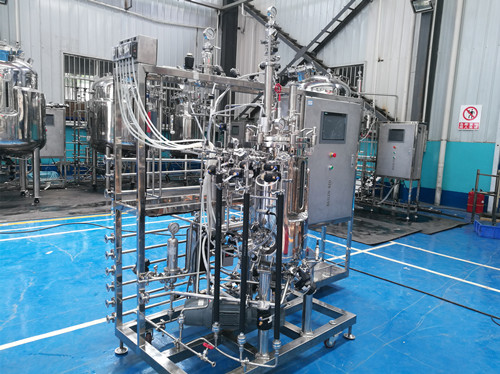

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

結構組成：罐體和控制箱，空氣壓縮機（空壓站），蒸汽發生器（鍋爐房）主要介紹罐體和控制箱。

罐體為一硬質玻璃圓筒，底和頂兩端用不銹鋼板及橡膠墊圈密封構成，容積為10L，頂蓋上有幾個孔口（如圖），分別是加料及接種口、放置溫度計口、補料口、放置DO（溶解氧）電極口、放置溫度電極口、放置pH電極口、放置消泡電極口、放置取樣管口、放置攪拌器及冷凝管口。

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

1.加料及接種口；2.放置溫度計口；3.補料口；4.放置DO（溶解氧）電極口；5.放置溫度電極口；6.放置pH電極口；7.放置攪拌器及冷凝管口

發酵罐放置在罐座上，還沒有滅菌入口、升溫和冷卻裝置等。

本罐可配置不同性能和控制器。控制器能完全最基本的功能，它由下列幾部分構成：

（1）參數輸入及顯示裝置，用以輸入控制發酵條件的各種參數及顯示發酵過程中罐內培養液的溫度，pH、DO（溶氧）的測定數值。

（2）電極校正裝置用以校正pH電極和DO電極等。

（3）酸、堿泵用以向發酵罐加入酸液或堿液以調節培養液中的pH。

（4）消泡劑加入泵，用以向發酵罐加入消泡劑，以消除發酵過程中產生過多的泡沫。

（5）報警燈及蜂音器按鈕，當發酵過程中，電路上發生故障，如顯示屏上顯示溫度或DO為閃動，即超出本機的測定值，側報警紅燈亮并發出“嘀、嘀……”聲。按此鈕則“嘀嘀”聲可消除，但只有當故障排除，紅燈才熄滅。

（6）自動或人工控制按鈕用以決定本控制器是處在自動控制或扔控制狀態。

（7）電極連接導線：有三條連接導線，分別與pH、DO和AF（消泡）電極連接。

BLBIO-50V-100V-500V  50L100L500L二級疫苗發酵罐

技術參數

攪拌轉速：采用發酵罐專用電機，轉速:50~1000rpm無級變速；精度：±1rpm;

PH控 制 ：智能PID控制，自動補酸/堿；范圍:2~12ph; 控制精度:±0.02ph,

DO控 制：智能PID控制，與補料、轉速、空氣流量、壓力關聯；范圍：0~100%，控制精度:±3%;

溫度控制：智能PID控制；電加熱水冷卻；范圍:冷卻水溫度+5~80℃；精度:±0.1℃；

泡沫控制：蠕動泵補消泡劑，自動控制；

通    氣：自動調節，數字顯示；

罐　　壓：自動調節，數字顯示

排    氣：排氣加熱過濾滅活后排放

型號注釋：BLBIO- XABC-D

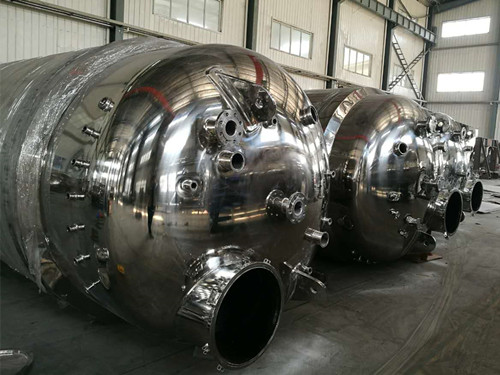

15KL疫苗發酵罐
