疫苗發酵罐
BLBIO-XV系列發酵罐是我公司細菌疫苗培養的獨特設備：全密封、零泄漏、無污染、免維護。雙端面機械密封，徹底解決了生物制品罐培養染菌的問題。發酵中各種參數如，pH、DO、溫度和轉速都能通過控制器監控，所有的數據和控制參數都可傳到控制器或者計算機上。結構緊湊，各種組件都能集成在發酵系統上。可以選擇采用上部驅動的直接耦合機械攪拌或下部驅動磁力間接耦合機械攪拌方式，結構簡單，操作平穩。
徑 高 比: 1:1~2.5； 裝液系數：70%
罐 體: 材質為316L的不銹鋼，清洗很方便；不銹鋼內拋光精度Ra≤0.4；
罐體功能: 進氣滅菌過濾器、排氣冷凝器、含進排氣處理系統，電 機：發酵罐專用sew交流電機；上軸端雙道密封或下磁力攪拌，確保零泄漏

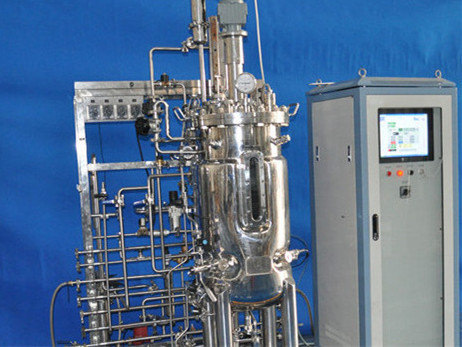

50L全自動疫苗發酵罐 BLBIO-50V
不銹鋼發酵罐使用方法操作步驟：
1）校正pH電極和溶氧電極。
2）罐體滅菌。根據需要將培養基配入罐體，按要求封好后，小型發酵罐（5L）可將罐體放入大滅菌鍋滅菌（115℃,30min）。
3）待罐體冷卻后，將其置于發酵臺上，安裝完好；打開冷卻水，打開氣泵電源，連接通氣管道開始通氣，調節進氣旋鈕使通氣量適當，使罐壓保持在0.05MPa；設置溫度、pH、攪拌速度等，并在確定的轉速和通氣量下對溶氧電極進行斜率標定，數值為100%。
4）待溫度穩定，各項參數都正確后，將預搖好的種子接入，開始發酵計時，并開始記錄各種參數。
5）發酵完畢后清洗罐體和電極，將pH電極插入有3M氯化鉀的三角瓶中待用，溶氧電極的探頭用保護套套好，保存?zhèn)溆谩?/p>

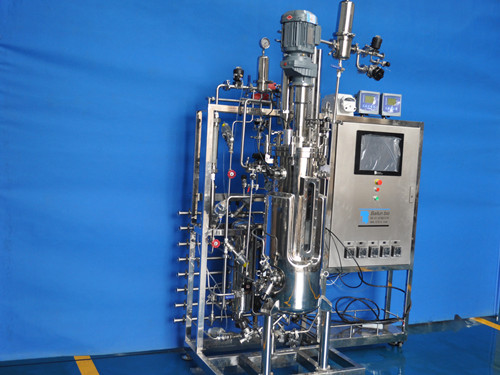

100L全自動疫苗發酵罐 BLBIO-100V
它由下列幾部分構成：
（1）參數輸入及顯示裝置，用以輸入控制發酵條件的各種參數及顯示發酵過程中罐內培養液的溫度，pH、DO（溶氧）的測定數值。
（2）電極校正裝置用以校正pH電極和DO電極等。
（3）酸、堿泵用以向發酵罐加入酸液或堿液以調節培養液中的pH。
（4）消泡劑加入泵，用以向發酵罐加入消泡劑，以消除發酵過程中產生過多的泡沫。
（5）報警燈及蜂音器按鈕，當發酵過程中，電路上發生故障，如顯示屏上顯示溫度或DO為閃動，即超出本機的測定值，側報警紅燈亮并發出“嘀、嘀……”聲。按此鈕則“嘀嘀”聲可消除，但只有當故障排除，紅燈才熄滅。
（6）自動或人工控制按鈕用以決定本控制器是處在自動控制或扔控制狀態。
（7）電極連接導線：有三條連接導線，分別與pH、DO和AF（消泡）電極連接。

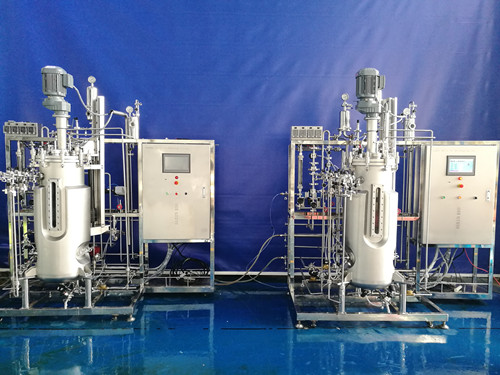

100L全自動疫苗發酵罐 BLBIO-100V
通 氣：采用多路通氣，熱質量流量計自動控制空氣流量及氧氣流量
排氣： 排氣加熱過濾有滅活功能
壓力：壓力控制范圍：0-0.3Mpa，壓力調節閥調節出氣壓力，數字遠傳顯示。
BLBIO-C型控制系統：西門子S7-200系列PLC+10英寸平板電腦觸摸屏顯示、現場直接操作（菜單式），全中文菜單與界面；也可以與上位計算機進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。控制或采集pH、DO、罐壓、溫度、轉速、空氣流量、補料稱重、發酵液體積等參數，可以通過軟件方便的標定pH、DO電極；設定參數的初始控制狀態；具有獨立的曲線分析系統；直接進行歷史曲線的分析

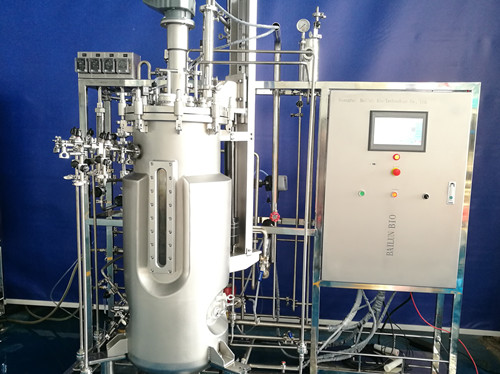

100L全自動疫苗發酵罐 BLBIO-100V
攪拌系統: 攪拌形式: 直、斜葉攪拌槳（多級）
發酵酸堿度控制功能：智能PID控制，梅特勒PH電極；
發酵溶氧度控制功能：智能PID控制，梅特勒DO電極；
溫度控制：智能PID控制，電加熱，水冷卻，循環泵循環控溫，，
補 料：完善的補料系統（酸、堿、泡敵、培養劑）
發酵液稱重系統：在線檢測發酵液體積* (重量), 稱重傳感*梅特勒（Load cell）
JIP罐蓋自動提升系統：通過電動系統自動提升罐蓋，便于清洗維護
BLBIO-SIP罐體自動滅菌系統：通過程序自動滅菌
BLBIO-CIP罐體自動清洗系統：有可旋轉的清洗器

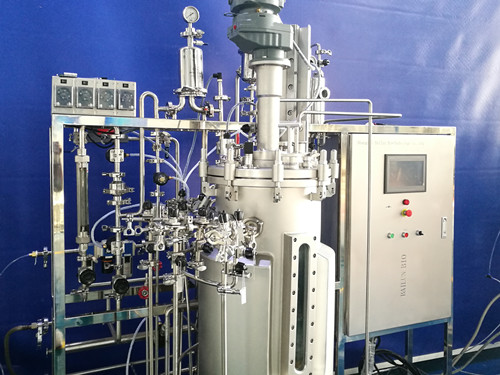

150L 疫苗發酵罐
技術參數
攪拌轉速：采用發酵罐專用電機，轉速:50~1000rpm無級變速；精度：±1rpm;
PH控 制 ：智能PID控制，自動補酸/堿；范圍:2~12ph; 控制精度:±0.02ph,
DO控 制：智能PID控制，與補料、轉速、空氣流量、壓力關聯；范圍：0~100%，控制精度:±3%;
溫度控制：智能PID控制；電加熱水冷卻；范圍:冷卻水溫度+5~80℃；精度:±0.1℃；
泡沫控制：蠕動泵補消泡劑，自動控制；
通 氣：自動調節，數字顯示；
罐 壓：自動調節，數字顯示

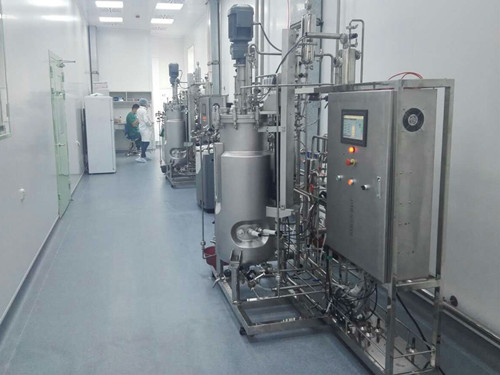

50升100升二級全自動細菌疫苗發酵罐 BLBIO-50V-1000V
該系列產品適用于各種微生物小型發酵試驗，設備具有穩定性好，操作方便等特點，用戶可根據發酵工藝選用相應結構與造型

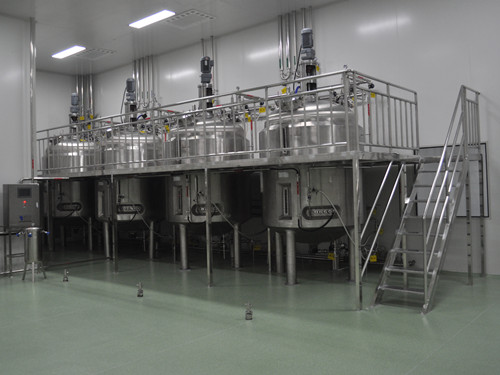

5000L全自動疫苗生產線 BLBIO-5000V
BLBIO-A型、B型、C型、D型控制系統可選:西門子S7-200系列PLC控制系統+10英寸液晶觸摸屏
全中文菜單與界面；可以用優盤進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。
有1L、2L、5L7L以及10L工作體積的罐體供選擇，并可互換培養罐體
增加可選功能項：
b 補料天平稱重 W 罐體稱重d 空氣流量自動控制e 罐壓檢測 f 旁路純氧 g 氧化還原電位在線檢測 h 甲（乙）醇含量在線檢測和控制 I 尾氣O2、CO2含量在線檢測 A 自動滅菌功能 C 罐體自動清洗功能 U 罐蓋自動提升功能
型號注釋：BLBIO- XABC-D
X—罐總?cè)莘e:
A—罐體材料:-G: 玻璃/-S: 不銹鋼 -C動物細胞罐 -V疫苗罐 -M 酶反應器
B—傳動方式: -C: 磁力傳動機械攪拌/-J直聯傳動機械攪拌/ -Q氣流攪拌 -S固體攪拌 -L提供光源
C --增加可選功能-A自動滅菌 －無為手動滅菌 －G－全玻璃罐體 -Y玻璃原位手動滅菌 -U 罐蓋自動提升
D --控制器型號 -A 為工業控制計算機+控制模塊 -無為B型控制器，為我公司標準控制器 -C 為10英寸液晶觸摸屏+PLC –D為15英寸液晶觸摸屏+西門子PLC+進口變送器 -S不銹鋼控制箱
