1.公稱容積: 2000L;
2.徑 高 比: 1:2-3; 裝液系數:70%
3.罐體:主體材質為全不銹鋼316L罐體,罐內無死角;帶發酵罐專用取樣、放料閥,移種管道。采用大視角罐內液位觀察視鏡,12V安全視燈,帶有溫度、PH、 DO、消泡、液位接口、接種口、補料口 、及多個備用口,所有焊縫堅固整齊美觀。
4.罐體:設計壓力0.3Mpa 夾套 :設計壓力0.3Mpa ,采用優化導流設計,提高了交換效率和罐內溫度的均勻性。
5.罐體功能: 約翰克蘭機械密封、進氣滅菌過濾器、排氣冷凝器、含空氣分布器的進氣系統、火焰接種口(也是投料口與清洗口)、放料口、取樣口、補料口;自動控制參數的五支電極分別是:PH電極、DO電極、消泡電極、溫度電極口;四臺蠕動泵自動控制分別補酸/堿/泡敵/培養劑;

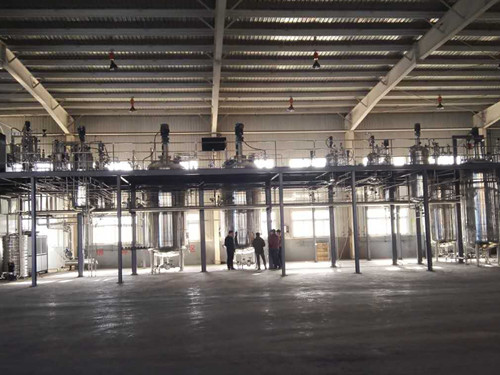

8KL生產型發酵系統局部
特征:

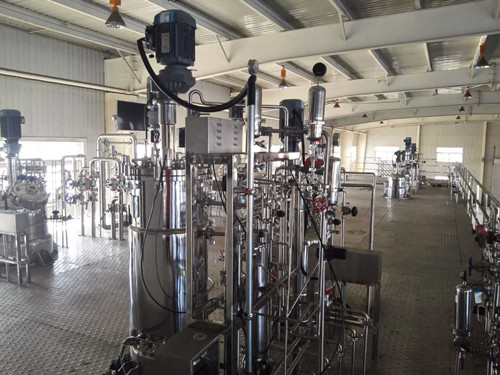

8KL生產型發酵系統局部
罐蓋部分:
罐蓋上有攪拌電機,攪拌軸,機械密封:罐蓋上多個安裝口分別為接種料口,消極電極口,清洗球接口,壓力表接口,視鏡燈接口等安裝之用。
液位電極:發酵前調整液位電極的高低,發酵時選擇自動補液功能便可控住液位,一旦進入發酵狀態,液位電極不能在往下調整否則可能會導致染菌。
泡沫電極:發酵前調整泡沫電極的高低,發酵時選擇自動消泡功能便可控制泡沫位置。一旦進入發酵狀態,泡沫電極不能在往下調整否則可能會導致染菌。

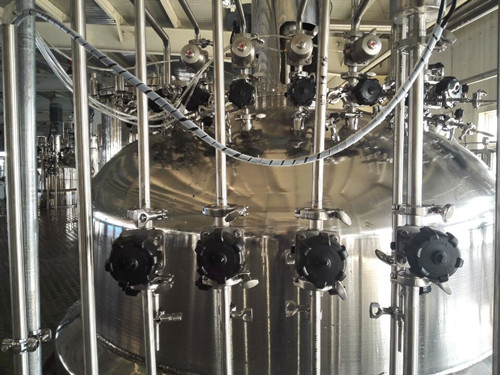

8KL生產型發酵系統局部

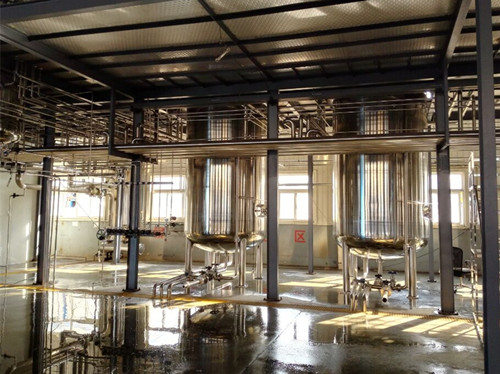

8KL生產型發酵系統局部
注意事項:
a.發酵罐長久不用或染芽飽菌時,對罐體先進行空消,或加入適量的甲醛悶罐;
b在空消實消時,一定排盡夾套內的余水,否則會導致罐體壓扁,造成設備損壞;
c當對發酵罐進行空消實消是空氣的出口閥門都是打開的,防止發酵罐變形,進口閥門多是關閉的,防止倒吸。嚴禁種子罐產生負壓,以免造成污染
d閥門的打開都是先出后進,先開出口閥在開進口閥,關閉則相反,是先關進口再關出口
e進行空消是要注意罐內的壓力,因為水變成蒸汽后會升大罐內壓力
f滅菌時罐體和有關管閥件溫度較高,應加相應保護措施(如手套,警示牌等)防止燙傷
8KL生產型發酵系統局部
維修保養
BLBIO-A型、B型、C型、D型控制系統可選:西門子S7-200系列PLC控制系統+10英寸液晶觸摸屏
全中文菜單與界面;可以用優盤進行數據傳送,采樣并顯示罐體數據,系統數據的瀏覽分析,讀取設定。
有1L、2L、5L7L以及10L工作體積的罐體供選擇,并可互換培養罐體
增加可選功能項:
b 補料天平稱重 W 罐體稱重d 空氣流量自動控制e 罐壓檢測 f 旁路純氧 g 氧化還原電位在線檢測 h 甲(乙)醇含量在線檢測和控制 I 尾氣O2、CO2含量在線檢測 A 自動滅菌功能 C 罐體自動清洗功能 U 罐蓋自動提升功能
型號注釋:BLBIO- XABC-D
X—罐總容積:
A—罐體材料:-G: 玻璃/-S: 不銹鋼 -C動物細胞罐 -V疫苗罐 -M 酶反應器
B—傳動方式: -C: 磁力傳動機械攪拌/-J直聯傳動機械攪拌/ -Q氣流攪拌 -S固體攪拌 -L提供光源
C --增加可選功能-A自動滅菌 -無為手動滅菌 -G-全玻璃罐體 -Y玻璃原位手動滅菌 -U 罐蓋自動提升
D --控制器型號 -A 為工業控制計算機+控制模塊 -無為B型控制器,為我公司標準控制器 -C 為10英寸液晶觸摸屏+PLC –D為15英寸液晶觸摸屏+西門子PLC+進口變送器 -S不銹鋼控制箱
